Введение: Малый масштаб, высокая производительность

Миниатюрные линейные направляющие — это не просто «уменьшенные» версии стандартных направляющих. Их размеры достигают таких малых значений, как... 7 мм ширинойВ результате физика трения, поверхностного натяжения и производственных допусков становятся значительно более сложной задачей.

Миниатюрные серии TOCO (MGN и MGW) разработаны для применений, где каждый миллиметр «площади, занимаемой оборудованием» имеет значение.

1. MGN против MGW: выбор своего экологического следа

Компания TOCO предлагает два основных типа миниатюрных направляющих, подходящих для различных условий нагружения:

• Серия MGN (стандартная): Узкая, компактная конструкция, идеально подходящая для помещений с ограниченным пространством по ширине.

• Серия MGW (широкая): Отличается более широкой направляющей и кареткой. Эта конструкция специально разработана для работы с... высокие моментные нагрузки (силы наклона), позволяющие использовать одну направляющую там, где в противном случае потребовалось бы две.

2. Материаловедение: нержавеющая сталь SUS440C в качестве стандарта.

В отличие от более крупных направляющих, где нержавеющая сталь является дополнительной опцией, большинство миниатюрных направляющих TOCO изготавливаются из нержавеющая сталь SUS440C по умолчанию.

• Обоснование: Небольшие приборы часто используются в чистых помещениях или медицинских лабораториях.

• Точность: Нержавеющая сталь обеспечивает превосходную стабильность размеров в малом масштабе, гарантируя плавное скольжение каретки без эффекта «залипания».

3. Проблема «потери мяча»

В миниатюрных вагонетках стальные шарики очень маленькие (часто менее 1 мм в диаметре). Раньше, при снятии вагонетки с рельсов, шарики выпадали и терялись.

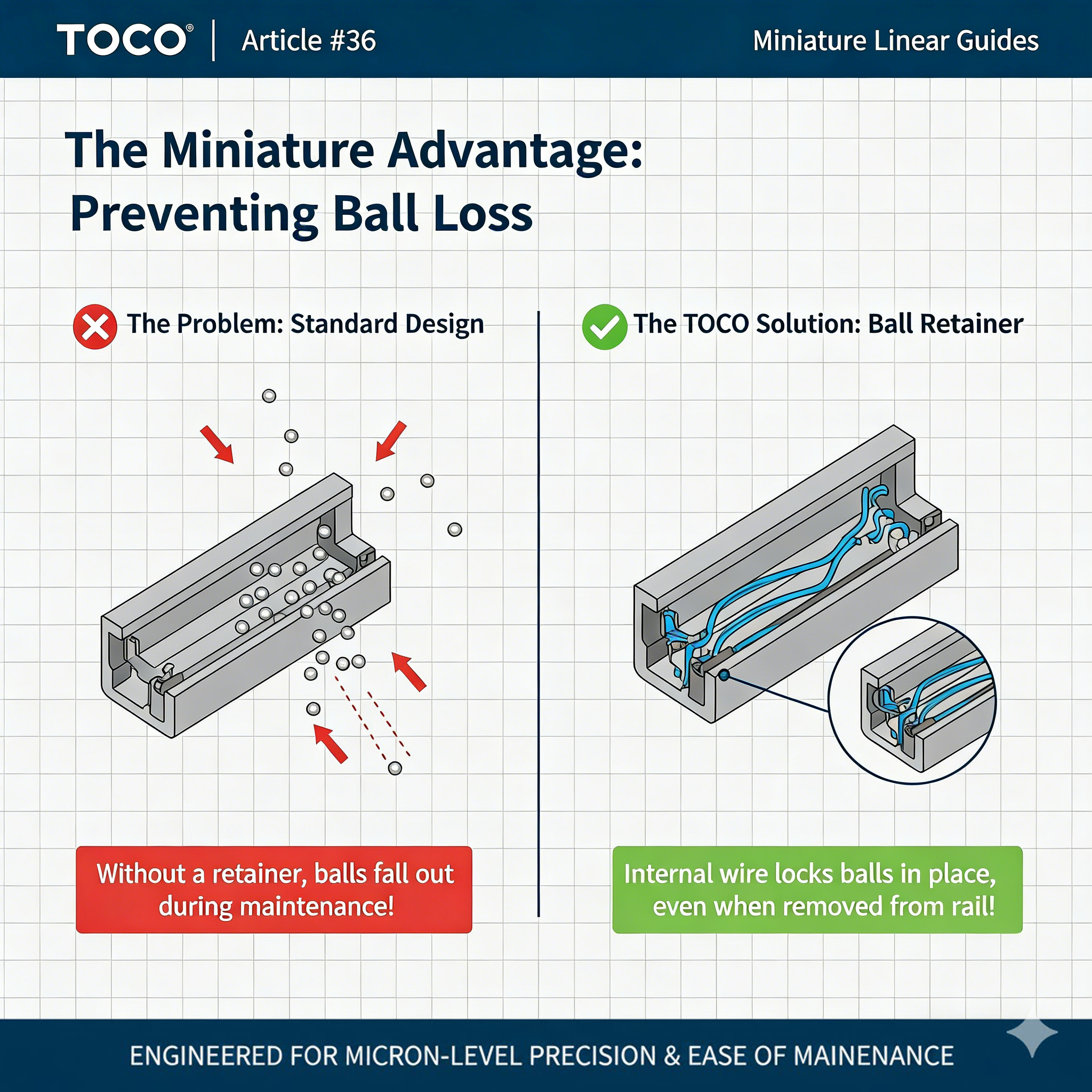

• Решение TOCO: Как показывает наш опыт, в нашей серии миниатюр представлены следующие модели: проволока для удержания шариковЭти тонкие пружинные стальные проволоки удерживают шарики в дорожке качения даже тогда, когда каретка снята с рельса для технического обслуживания.

4. Основные области применения миниатюрных направляющих

Где живут эти крошечные электростанции?

• 3D-принтеры и настольные станки с ЧПУ: Высокая точность и малый вес для подвижной "портальной" конструкции.

• Установка полупроводниковых компонентов: Перемещение кремниевых пластин с точностью до микрона.

• Роботы для дозирования с помощью пипеток: Используется в диагностических лабораториях для перемещения образцов между пробирками.

• Оптическое оборудование: Линзы и датчики для позиционирования при лазерной юстировке.

5. Чувствительность к установке

Поскольку миниатюрные направляющие очень малы, они крайне чувствительны к погрешностям монтажной поверхности.

• Плоскостность поверхности: Небольшой выступ на монтажной пластине, который не повлиял бы на 25-миллиметровую планку, может привести к заеданию 7-миллиметровой планки.

• Контроль крутящего момента: Для затяжки крошечных крепежных болтов M2 или M3 необходимо использовать динамометрический ключ с градуировкой. Чрезмерная затяжка может деформировать саму направляющую.
